Plněné žaluziePokyny k měření (2SCK)

Dlouhý a bezproblémový provoz okenního krytu nezávisí jen na vysoké kvalitě jeho výroby, ale také na jeho správném osazení a montáži. Aby otvor dokonale seděl, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy je nutné přesně dodržovat.

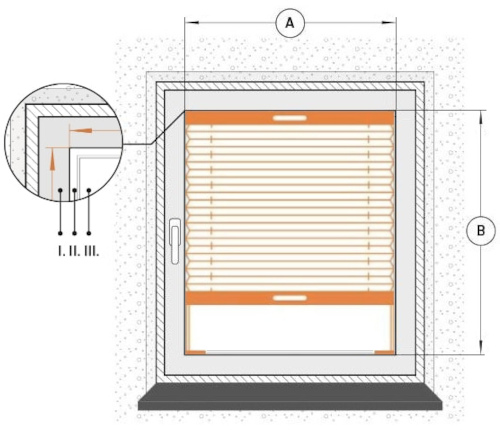

Montáž mezi zasklívací lišty
Montáž mezi zasklívací lišty
  • A - ŠÍŘKAToto je šířka viditelné plochy skla.
  • VÝŠKAToto je výška viditelné plochy skla.
  • I - Okenní rám
  • II - Zasklívací lišta
  • III. - Sklo

*Plisovaná žaluzie se pohybuje v oblasti skleněné tabule, mezi zasklívacími lištami. (Při měření provádějte bez těsnění; měřte pouze sklo!) To umožní správný a plynulý chod plisované žaluzie.

Montáž mezi zasklívací lišty se týká následujících typů plisovaných žaluzií: 2SCK.

Montáž na zasklívací lišty
Montáž na zasklívací lišty
  • A - ŠÍŘKAToto je šířka skla včetně zasklívacích lišt.
  • VÝŠKAToto je výška skla včetně zasklívacích lišt.
  • I - Okenní rám
  • II - Zasklívací lišta
  • III. - Sklo

*Při měření se ujistěte, že skládaná roleta nepřekáží klikě okna.

Montáž na zasklívací lišty se týká následujících typů plisovaných žaluzií: 2SCK.

Neinvazivní montáž na okenní křídlo
Neinvazivní montáž na okenní křídlo
  • A - ŠÍŘKAToto je šířka skla včetně zasklívacích lišt.
  • VÝŠKAToto je výška okenního křídla.
  • I - Okenní rám
  • II - Zasklívací lišta
  • III. - Sklo

*Při měření se ujistěte, že skládaná roleta nepřekáží klikě okna.

Neinvazivní montáž na okenní křídlo se vztahuje na následující typy plisovaných žaluzií: 2SCK, 1SCOW, 2SCOW.

*Všechny rozměry jsou uvedeny v milimetrech.
