Měření
Žaluzie
Návod k měření
vnitřní žaluzie
Dlouhý a bezporuchový provoz okenice závisí nejen na vysoké kvalitě jejího zpracování, ale také na jejím správném osazení a montáži. Aby membrána dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující podpůrné výkresy musí být přísně dodržovány.
Instalace mezi zasklívací lišty
- A - WIDTH Toto je šířka "světla" skla.
- B - HEIGHT Toto je výška "světla" skla.
- I - Okenní rám
- II - zasklívací lišta
- III - Sklo
Instalace na zasklívací lišty
- A - ŠÍŘKA Toto je šířka skla se zasklívacími lištami.
- B - VÝŠKA Jedná se o výšku skla se zasklívacími lištami.
- I - Okenní rám
- II - zasklívací lišta
- III - Sklo

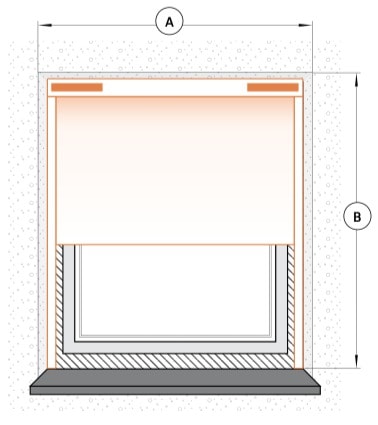

Instalace do výklenku okna
- A - ŠÍŘKA PROSTŘEDKU OKNA Není-li šířka vybrání ve všech bodech stejná, měl by se vzít nejmenší rozměr vybrání. 5 mm je vzdálenost, která by měla být odečtena od šířky okenního výklenku, aby bylo možné žaluzie volně nainstalovat.
- B - VÝŠKA VÝBĚRU OKNA Není-li výška výklenku ve všech bodech stejná, měl by se brát nejmenší rozměr výklenku. 5 mm je vzdálenost, která by měla být odečtena od výšky okenního výklenku, aby bylo možné žaluzie volně nainstalovat.
* Horní mechanismus žaluzie je vysoký cca 2 cm (pokud jste zvolili žaluzie s 50mm lamelami, bude mít horní mechanismus výšku 5 cm).
* Pamatujte, že po svinutí rolety se výška mechanismu zvětší o tloušťku balíku lamel, což může v některých případech překážet při otevírání okna.
* Výšku paketů lamel naleznete v popisech žaluzií.
Montáž na stěnu
- A - ŠÍŘKA SLEPÉHO
- B - VÝŠKA SLEPÉHO
- C - ŠÍŘKA PROSTŘEDKU OKNA
- D - VÝŠKA VÝKRESU OKNA
Tuto možnost použijte, pokud chcete žaluzie nainstalovat na stěnu. Doporučujeme, aby okenice byla o 8-10 cm širší a 8-10 cm vyšší než okenní výklenek, aby nevznikaly žádné mezery.
* Horní mechanismus žaluzií zabírá cca 2 cm na výšku (pokud jste zvolili žaluzie s 50 mm lamelami, bude horní mechanismus 5 cm vysoký).
Neinvazivní montáž na okenní křídlo
- A - ŠÍŘKA Je to šířka skla spolu se zasklívacími lištami.
- B - VÝŠKA Jedná se o výšku okenního křídla
- I - RÁM OKNA
- II - ZASKLÍVACÍ PERLEK
- III - SKLO
*Všechny rozměry jsou uvedeny v milimetrech
Římské rolety
Návod na měření
Římské rolety
Dlouhý a bezporuchový provoz okenice závisí nejen na vysoké kvalitě jejího výkonu, ale také na správném nasazení a montáži. Aby duhovka dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující výkresy v pomůcce musí být přísně dodržovány.
Montáž do okenního výklenku
- A - ŠÍŘKA PRODUKTU OKNA Pokud není šířka mezery ve všech bodech stejná, pak by nejmenší rozměr mezery měl být stejný. 5 mm je vzdálenost, která by měla být odebrána od šířky okenního vybrání pro volnou instalaci na roletu.
- B - VÝŠKA OKENNÍ PROSTŘEDKY Pokud není výška dutiny ve všech bodech stejná, pak by nejmenší rozměr dutiny měl být stejný. 5 mm je vzdálenost, která by měla být odebrána z výšky okenního vybrání pro volnou instalaci na roletu.
Montáž na rám okna - neinvazivní varianta
- A - ŠÍŘKA Je to šířka skla se zasklívacími lištami
- B - VÝŠKA Toto je výška od horní části rámu ke spodní části.
Montáž na stěnu/strop
- A - WIDTH ROLLER Toto je celková šířka žaluzií. Je třeba připomenout, že roleta byla širší než okenní vybrání, min. 5-8 cm, aby po opuštění nebylo žádné světlo.
- B - HEIGHT ROLLER Toto je celková výška žaluzií. Ve svinutém stavu dosahuje římská roleta výšky 22 až 35 cm v závislosti na její délce.
- C - ŠÍŘKA PROSTŘEDKU OKNA
- D - VÝŠKA VÝKRESU OKNA
* Všechny rozměry jsou v milimetrech

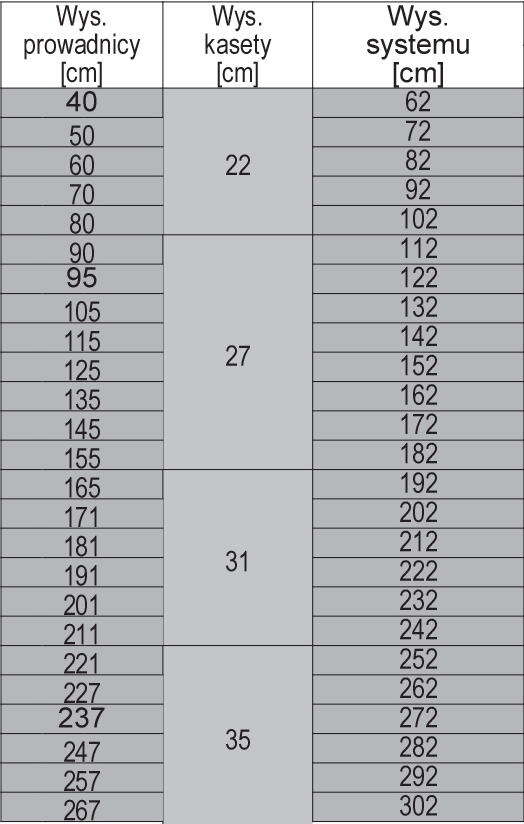

* Ve svinutém stavu dosahuje roleta výšky 22 až 35 cm v závislosti na délce rolety.
Dostupné modely
Model 2
Roleta s kulatými kosticemi * (4 mm)
v průhledné horizontální pásce. Balení 23 cm
Model 3
Roleta s kulatými kosticemi * (3 mm)
na zadní straně látky. Balení 21 cm
Vertikální žaluzie
Návod na měření Vertikální žaluzie (verticale)
Dlouhý a bezporuchový provoz okenního krytu závisí nejen na vysoké kvalitě jeho výroby, ale také na jeho správné montáži a montáži. Aby clona dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy je třeba bezpodmínečně dodržovat.
Šroubovaný - okenní výklenek
- A - ŠÍŘKA VÝSTUPU OKNA Pokud není šířka výklenku ve všech bodech stejná, měl by se vzít nejmenší rozměr výklenku. 5 mm je vzdálenost, která by měla být odečtena od šířky okenního výklenku, aby bylo možné žaluzie volně nainstalovat.
- B - VÝŠKA VÝSTUPU OKNA Není -li výška výklenku ve všech bodech stejná, měl by se použít nejmenší rozměr výklenku. 5 mm je vzdálenost, která by měla být odečtena od výšky okenního výklenku, aby bylo možné žaluzie volně nainstalovat.
Šroubované - stěna nebo strop
- A - ŠÍŘKA ZÁVĚRKY
- B - VÝŠKA ZÁVĚRKY
- C - ŠÍŘKA VÝSTUPU OKNA 100 mm je doporučená vzdálenost, která by měla být přidána k šířce výklenku okna, aby se předešlo mezerám.
- D - VÝŠKA VÝKRESU OKNA 100 mm je doporučená vzdálenost, která by měla být přidána k šířce výklenku okna, aby se předešlo mezerám.
*Všechny rozměry jsou uvedeny v milimetrech.
Plisované žaluzie
žaluzie
pokyny k měření
Dlouhý a bezporuchový provoz okenního krytu závisí nejen na vysoké kvalitě jeho výroby, ale také na jeho správné montáži a montáži. Aby otvor dokonale seděl, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy je třeba bezpodmínečně dodržovat.
Instalace mezi zasklívací lišty
- A - WIDTH Toto je šířka "světla" skla (bez těsnění).
- B - VÝŠKA Toto je výška "světla" skla (bez těsnění).
- I - RÁM OKNA
- II - ZASKLÍVACÍ PERLEK
- III - SKLO
*Plis funguje ve světle skla v prostoru mezi zasklívacími lištami. (Při měření rozměru změřte rozměr skla BEZ TĚSNĚNÍ) vezměte pouze rozměr SKLA! to umožní záhybu správně a volně fungovat.
Neinvazivní montáž na okenní křídlo
- A - ŠÍŘKA Je to šířka skla spolu se zasklívacími lištami.
- B - VÝŠKA Jedná se o výšku okenního křídla
- I - RÁM OKNA
- II - ZASKLÍVACÍ PERLEK
- III - SKLO
*Všechny rozměry jsou uvedeny v milimetrech
MINI Rollo
Návod k měření Roleta MINI
Dlouhý a bezproblémový provoz žaluzie závisí nejen na vysoké kvalitě jejího zpracování, ale také na její správné montáži a montáži. Aby roleta dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy musí být přísně dodržovány.
Volně zavěšené MINI
- A - WIDTH Toto je šířka skla spolu se zasklívacími lištami. Měření provádíme v místech napojení zasklívací lišty na rám okna. Šířka A je šířka látky.
- B - VÝŠKA Je to výška od horní hrany rámu okna k místu, kde je zasklívací lišta napojena na rám okna.
- I - Okenní rám
- II - Zasklívací lišta
- III - Sklo
*Všechny rozměry jsou uvedeny v milimetrech
• Trubka – rozměr A +4 mm
• Látka – rozměr A
• Nosník závaží – rozměr A
Rolety MGS, MGII, MAXI
Návod k měření Roleta MG, MGS
Dlouhý a bezporuchový provoz okenice závisí nejen na vysoké kvalitě jejího zpracování, ale také na jejím správném osazení a montáži. Aby membrána dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy musí být přísně dodržovány.
Šroubovaný - okenní výklenek
- A - ŠÍŘKA PROSTŘEDKU OKNA Není-li šířka vybrání ve všech bodech stejná, měl by se vzít nejmenší rozměr vybrání. 5 mm je vzdálenost, která se odečte od šířky okenního výklenku pro bezplatnou instalaci rolety.
- B - WYSOKOŚĆ WNĘKI OKIENNEJ Pokud není výška vybrání ve všech bodech stejná, měl by se vzít nejmenší rozměr vybrání. 5 mm je vzdálenost, která se odečte od výšky okenního výklenku pro bezplatnou instalaci rolety.
Šroubované - stěna nebo strop
- A - ŠÍŘKA SLEPÉ LÁTKY
- B - VÝŠKA SLEPÉHO
- C - ŠÍŘKA PROSTŘEDKU OKNA
- D - VÝŠKA OKENNÍ PROSTŘEDKY
Tuto možnost použijte, pokud chcete roletu nainstalovat na stěnu. Navrhujeme, aby roleta byla asi o 8-10 cm širší a 8-10 cm vyšší než okenní výklenek, aby nevznikaly mezery.
*Horní mechanismus rolety zabírá cca 8 cm na výšku
*Všechny rozměry jsou uvedeny v milimetrech
Dimenzionální algoritmus
• Trubka – rozměr A +4 mm
• Látka – rozměr A
• Nosník závaží – rozměr A
Rolety do okenních rámů
Návod k měření Roleta MICRO
Dlouhý a bezporuchový provoz okenice závisí nejen na vysoké kvalitě jejího zpracování, ale také na jejím správném osazení a montáži. Aby membrána dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy musí být přísně dodržovány.
Šroubovaná - okenní výklenek
Máte-li neobvyklé zasklívací lišty, např. "zaoblené", uveďte je prosím při objednávce do pole "Model"! připravíme pro vás speciální vodicí lišty, které dokonale přilnou k zaoblenému povrchu zasklívací lišty. (viz obrázek níže)
zasklívací vodicí profilKLASICKÝ
zasklívací vodicí profilZAOBLENÝ
- A - ŠÍŘKA Toto je šířka skla spolu se zasklívacími lištami. (Měření provádíme v místech, kde se zasklívací lišta napojuje na rám okna).
- B - VÝŠKA Šířka skla spolu se zasklívacími lištami. (Měření provádíme v místech, kde se zasklívací lišta napojuje na rám okna).
- C - POMOCNÝ ROZMĚR ŠÍŘKA SKLA
*Roleta MICRO funguje ve světle skla v prostoru mezi zasklívacími lištami. (Při odběru rozměru uveďte prosím třetí pomocný rozměr, což je šířka pouze otvoru pro sklo, změřte rozměr skla BEZ TĚSNĚNÍ) bereme pouze rozměr SKLENĚNÉ DESKY! to umožní správný a volný provoz rolety. Pomocný rozměr je uveden v doplňkovém poli pod rozměry.
- I - Okenní rám
- II - zasklívací lišta
- III - Sklo
*Všechny rozměry jsou uvedeny v milimetrech
Terasové markýzy
Návod k měření Terasové markýzy
Dlouhý a bezporuchový provoz okenice závisí nejen na vysoké kvalitě jejího zpracování, ale také na jejím správném osazení a montáži. Aby membrána dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující podpůrné výkresy musí být přísně dodržovány.

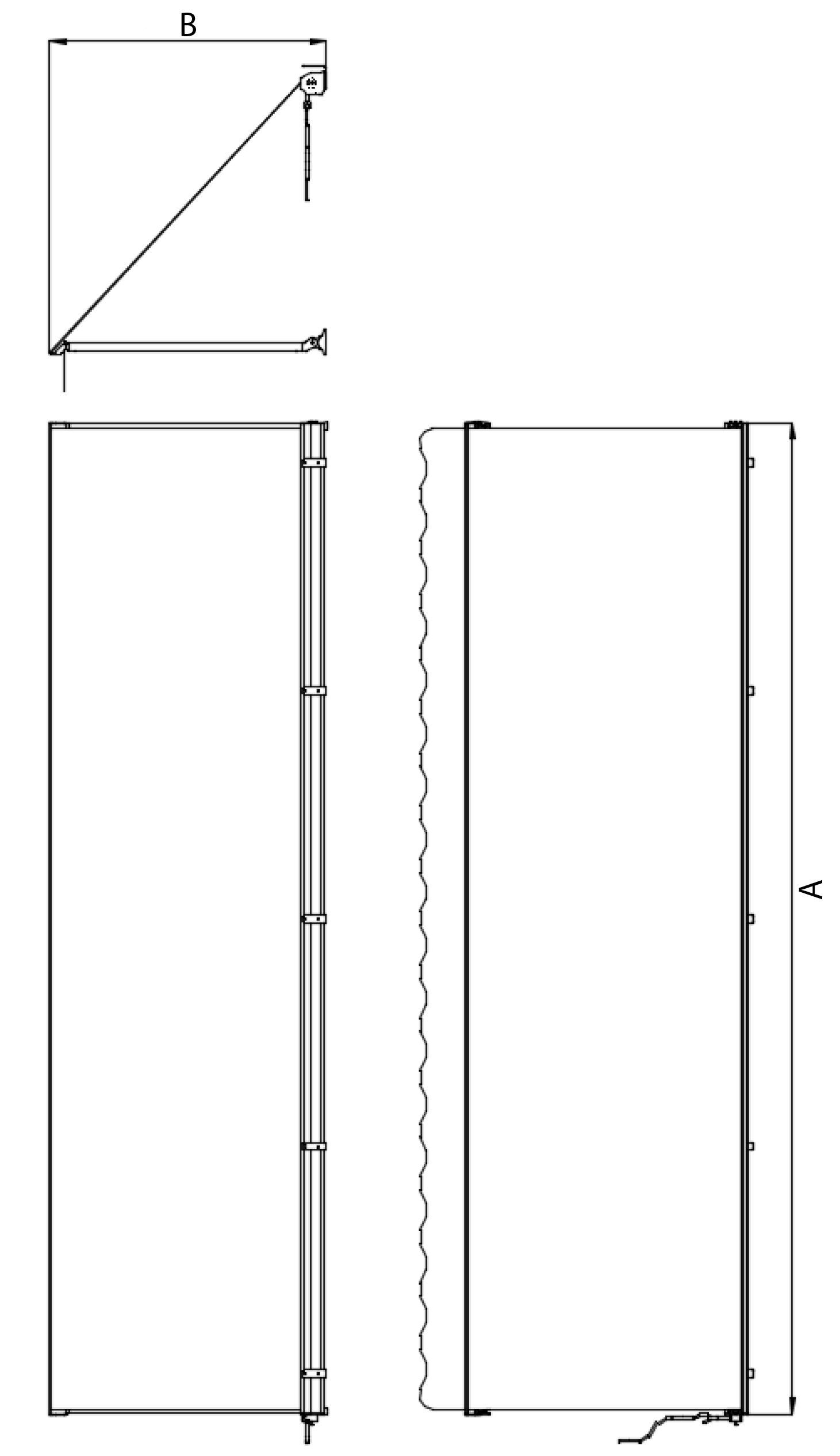

Terasová markýza - pohled zepředu
Terasová markýza - boční pohled- A - ŠÍŘKA MARKÝZY
- B - DOSAH MARKÝZY

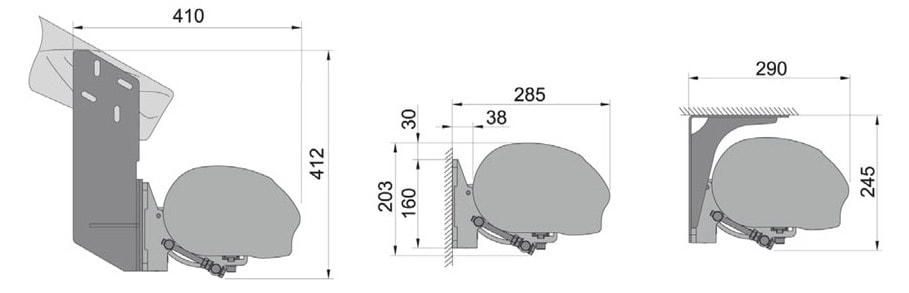

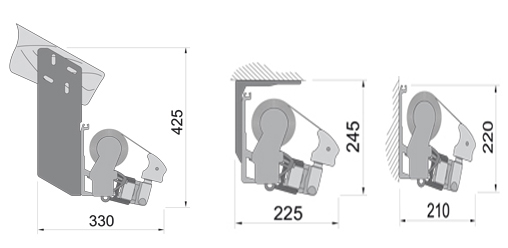

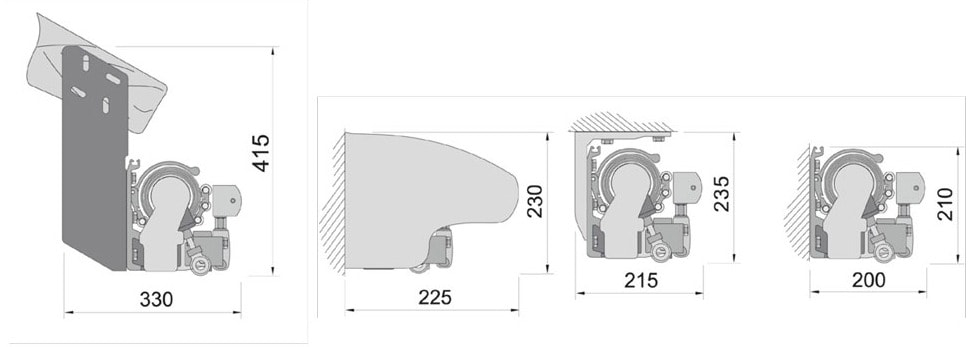

Dimenzování terasové markýzy
Markýza PREMIUM v kazetě PALLADIO
Markýza PREMIUM bez kazety JAMAICA
Terasová markýza SILVER PLUS bez kazety* Všechny rozměry jsou uvedeny v milimetrech
Vertikální markýzy
Vertikální markýzy Fakro návod k měření VMZ/VMB
Dlouhý a bezporuchový provoz okenního krytu závisí nejen na vysoké kvalitě jeho výroby, ale také na jeho správné montáži a montáži. Aby otvor dokonale seděl, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy je třeba bezpodmínečně dodržovat.
Měření provádíme na vnější straně okna
- A - WIDTH Toto je šířka vnějšího vybrání okna.
- B - VÝŠKA Jedná se o výšku vnějšího vybrání okna.
- C1, C2, C3 - ŠÍŘKA VIDITELNÝCH PRVKŮ RÁMU
*C1 a C2 jsou šířka viditelných prvků rámu v boční části (C1<25mm, nebo C2<25mm - MONTÁŽ NEMŮŽENÁ!)

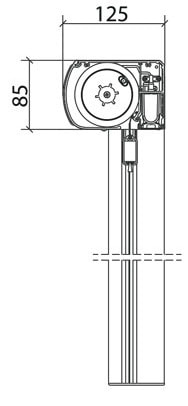

Detailní rozměry elektrických markýz

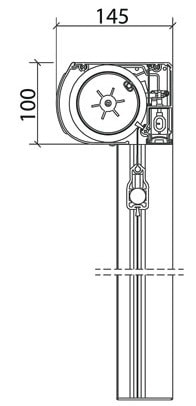

Kazeta 85mm
Kazeta 100mm
Složený průvodce
Standardní průvodce*Všechny rozměry jsou uvedeny v milimetrech
Ujistěte se, že jste vybrali správnou velikost kazety v okně "Model" (85mm kazeta nebo 100mm kazeta). V opačném případě nebude možné markýzu vyrobit.
Střešní rolety VELUX / FAKRO
Návod na měření Střešní rolety VELUX / FAKRO
- 1. Když otevřete okno VELUX / FAKRO v pravém nebo levém horním rohu křídla, najdete typový štítek.
- 2. Typové štítky se liší umístěním a vzhledem v závislosti na modelu okna. Zkontrolujte typ a velikost podle vyobrazení na straně.
- 3. Vyberte vhodný typ okna: Příklad FAKRO: 78x118 Příklad VELUX: GGL, MK08
- 4. Pokud z nějakého důvodu na vašem okně není typový štítek, změřte vnější rozměr křídla (šířku a výšku) a kontaktujte našeho konzultanta, který vám pomůže určit velikost okna.
Fasádní žaluzie
Ruční měření Fasádní žaluzie
Dlouhý a bezporuchový provoz rolety závisí nejen na vysoké kvalitě její výroby, ale také na její správné montáži a montáži. Aby clona dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Je bezpodmínečně nutné postupovat podle pomocných nákresů níže.
- A - Celková šířka fasádní žaluzie
- B - Celková výška fasádní žaluzie
Výška B by měla být specifikována u krabice, rozměry krabice by měly být vybrány podle níže uvedené tabulky:
Rolety
Venkovní roleta namontovaná na stěnu
Roleta montovaná na fasádu s přímými vedeními SK, SK + MKT je určena pro vybudování okenního otvoru ve vnějších stěnách budov, používaných jak v budovách rozestavěných, tak v již existujících.
1. Okenní výklenek při pohledu zepředu
2. Okenní výklenek při pohledu ze strany
3. Okenní výklenek při pohledu shora- A - ŠÍŘKA BOXU (Tento rozměr je třeba zadat do pole "šířka" v našem konfigurátoru) Je to celková šířka rolety spolu s vodítky.
- B - VÝŠKA ROLETY (Tento rozměr je třeba zadat do pole "výška" v našem konfigurátoru) Je to celková výška rolety, krabice spolu s vodítky
- C - ŠÍŘKA VÝSTUPU OKNA Pokud není šířka výklenku ve všech bodech stejná, měl by se vzít nejmenší rozměr výklenku.
- D - VÝŠKA BOXU Výška krabice bez vodítek, výška závisí na celkové velikosti rolety a její rozměry se pohybují v rozmezí 139 mm - 207 mm.
- E - VÝŠKA VÝSTUPU OKNA Není-li výška výklenku ve všech bodech stejná, měl by se použít nejmenší rozměr výklenku.
- F - ŠÍŘKA VODÍTKA Všechny modely vodítek mají stejnou šířku 53 mm.
Venkovní roleta instalovaná v okenním výklenku
Roleta se montuje do okenního výklenku s úhlovým nebo rovným vedením. SK, SK + MKT je určen pro okenní otvor v okenních výklencích jak v rozestavěných, tak již existujících objektech.
1. Okenní výklenek při pohledu zepředu
2. Okenní výklenek při pohledu ze strany- A - ŠÍŘKA VÝSTUPU OKNA (Tento rozměr je třeba zadat do pole "šířka" v našem konfigurátoru s přihlédnutím ke vzdálenosti Z) Pokud není šířka výklenku ve všech bodech stejná, měl by se brát nejmenší rozměr výklenku.
- B - VÝŠKA VÝSTUPU OKNA (Tento rozměr je třeba zadat do pole "výška" v našem konfigurátoru) Není-li výška výklenku ve všech bodech stejná, je třeba vzít nejmenší rozměr výklenku.
- C - HLOUBKA OKENNÍHO VÝLUKU Hloubka výklenku okna je rozměr, který je třeba zohlednit při výběru velikosti boxu, rozměry boxů se pohybují od 139mm - 207mm viz tabulka níže "rozměry boxů"
- D - VÝŠKA BOXU Jedná se o výšku boxu bez vodítek, výška závisí na celkové velikosti rolety a její rozměry se pohybují od 139mm - 207mm, viz tabulka níže "rozměry boxu"
- E - ŠÍŘKA VODÍTKA Všechny modely vodítek mají stejnou šířku 53 mm.
- Z - VZDÁLENOST Toto je vzdálenost, která by měla být odečtena od šířky okenního výklenku, aby byla roleta volně namontována. Od šířky vybrání odečteme 2 mm na každé straně, celkem tedy 4 mm.

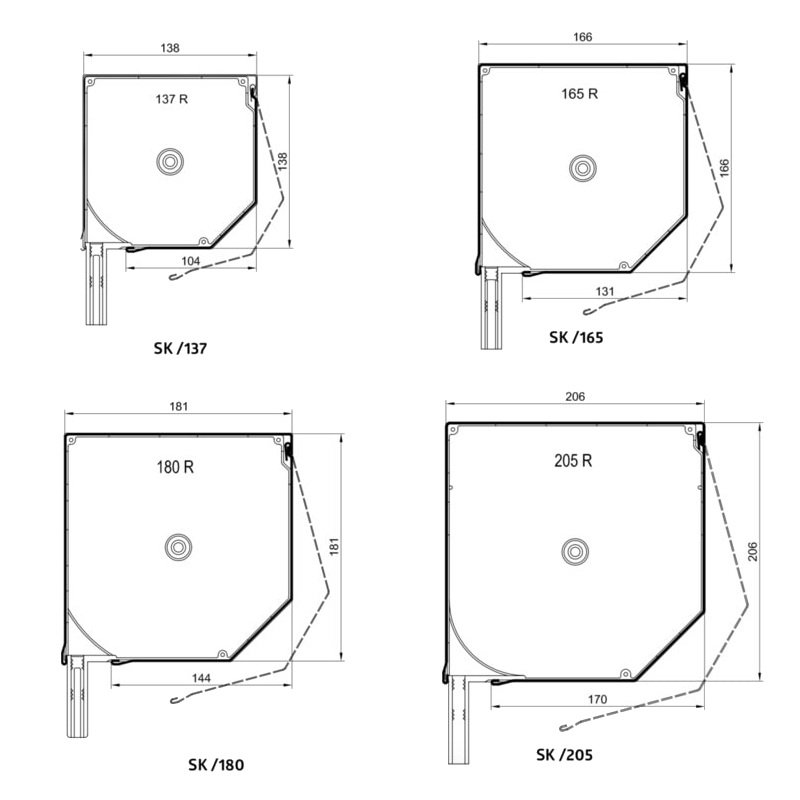

Krabice a boční kryty
Maximální rozměry krabic
| CELKOVÁ VÝŠKA RÁMKY PRO PROFIL PA39 | |||||
|---|---|---|---|---|---|
| Typ krabice | Výška krabice | Šířka krabice | Válec SK | Válec SK s motorem | Válec SK + MKT |
| 137 | 139 mm | 137 mm | až 1560 mm | až 1440 mm | - |
| 165 | 167 mm | 165 mm | až 2390 mm | až 2280 mm | do 1500 mm |
| 180 | 183 mm | 180 mm | až 2950 mm | na 2790 mm | do 2300 mm |
| 205 | 207 mm | 205 mm | až 4320 mm | až 4050 mm | do 2400 mm |
*MKT - moskytiéra

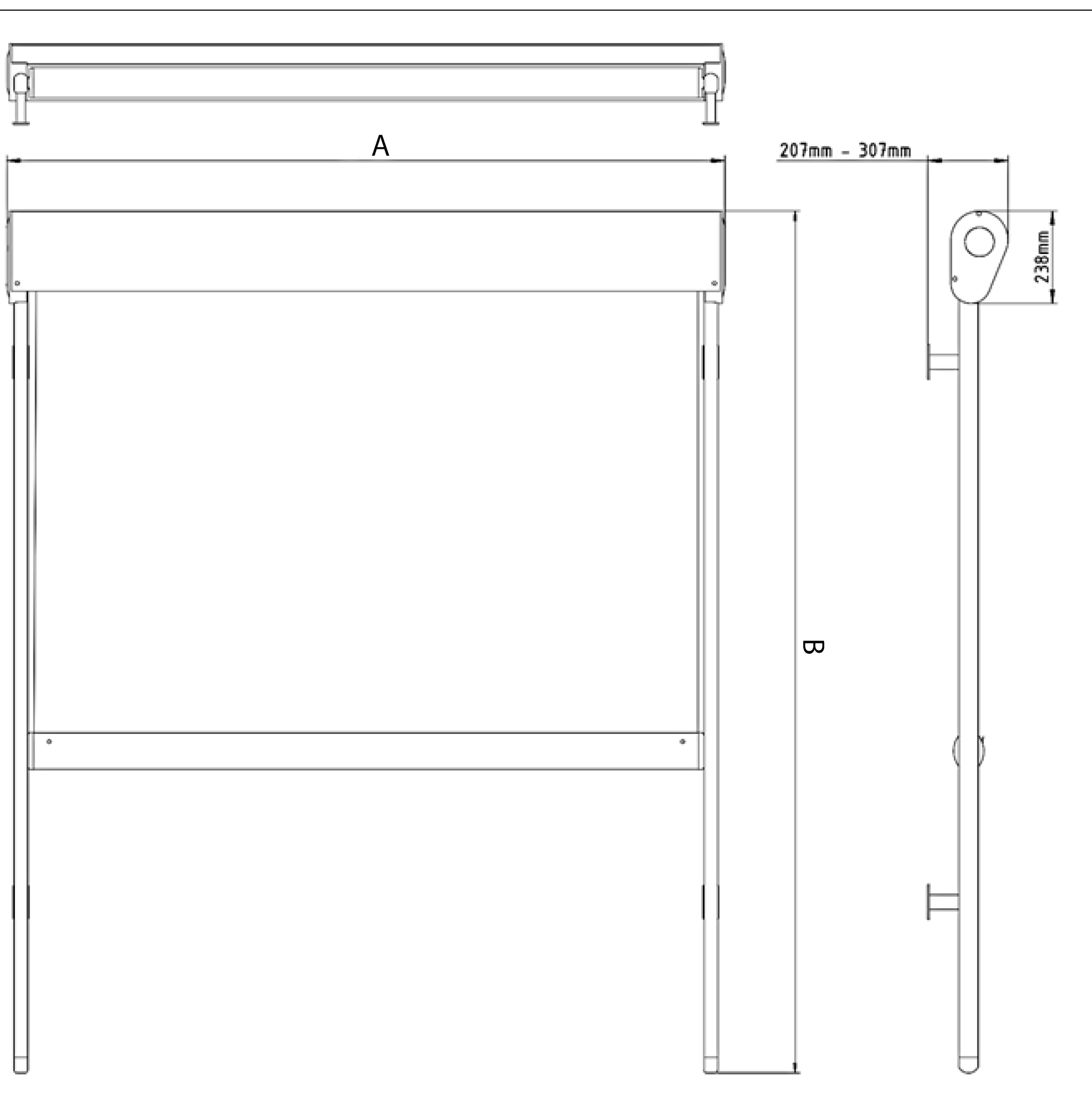

Markýzy na verandě
Venkovní žaluzie SCREEN
Pokyny pro měření Válcové síto Vnější STANDARD
Dlouhý a bezporuchový provoz okenního otvoru závisí nejen na vysoké kvalitě jeho provedení, ale také na jeho správném usazení a montáži. Aby clona perfektně seděla, musí být vybrané místo správně a pečlivě dimenzováno.
Noste přesně podle níže uvedeného nákresu v pomocném materiálu.
- A - WIDE Toto je šířka vnějšího okna.
- B - HIGH Toto je výška vnějšího okna.
- C1, C2, C3 - ŠIROKÉ VIDITELNÉ PRVKY VE VÝBAVĚ
* C1 a C2 je šířka viditelných prvků rámu v boční části.

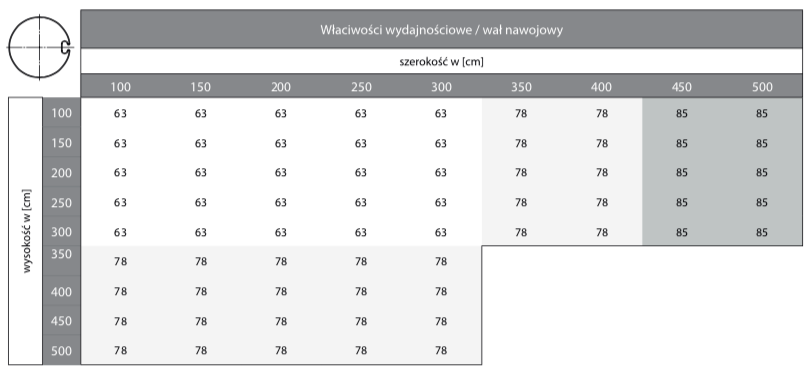

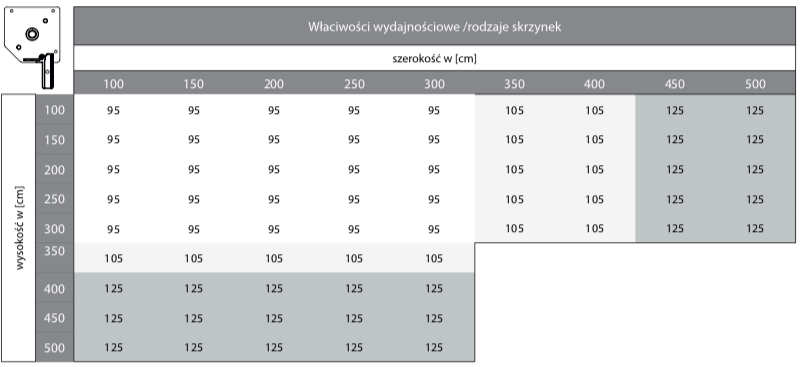

Technická data
| Výkonnostní vlastnosti systému | |
|---|---|
| Rozměry systému [mm] | Systémové vlastnosti |
| Výška schránky: 95/105/125 | Odolnost proti větru [km/h]: 145 |
| Plocha [m2]: 9/12/15 | Snížení slunečního záření [%]: 75 |
| Filtrování UV záření [%]: 8 | |
HEMA - hrudník 95
Pouzdro 95 - 45 °
Pouzdro 95 - 90 °
Jediný průvodce
Spodní kolejniceHEMA - Hrudník 105
Hrudník 105 - 45 °
Hrudník 105 - 90 °
Dvoudílné vodítko
Spodní kolejniceHEMA - Hrudník 125
Hrudník 125 - 45 °
Hrudník 125 - 90 °
Dvoudílné vodítko
Spodní kolejniceMoskytiéry
Balkonové markýzy
Závěsy
Manuál měření Závoj v prstenech
Aby závěs dokonale seděl, musí být zvolené místo správně a pečlivě dimenzováno.
Je bezpodmínečně nutné postupovat podle pomocných nákresů níže.

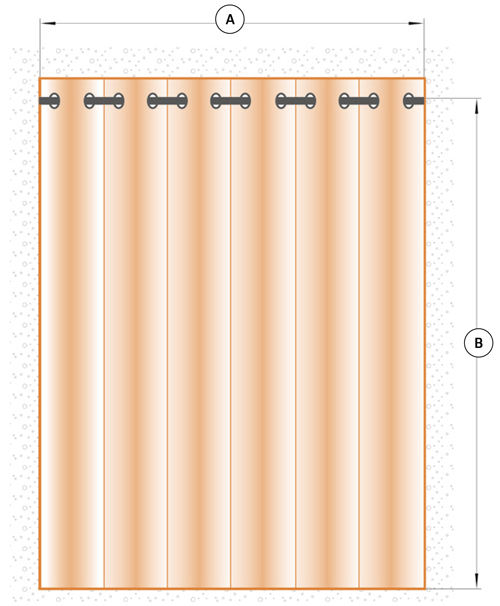

Závoj v prstenech
- A - ŠÍŘKA Šířka záclonové tyče = šířka mačkané látky
- B - VÝŠKA Vzdálenost od horního okraje záclonové tyče k podlaze nebo okennímu parapetu přidáním 2 cm nad kruh, nebo přidejte 15-20 cm, pokud chcete, aby záclona ležela na podlaze.
- Průměr prstenu 4 cm.
- Zpevňovací páska 10 cm.
- Barvy prstenů: stříbrná zlatá
- Shromáždění 1:2
* Všechny rozměry jsou uvedeny v milimetrech
Elektrický závěs KNALL
Rozměr A je celková délka systému od motoru až po konec závěsu.
Pokud jedna přímka v jakémkoli rozměru přesáhne 2,4 m, bude rozdělena na 2 stejné části, konektor je součástí sady.
